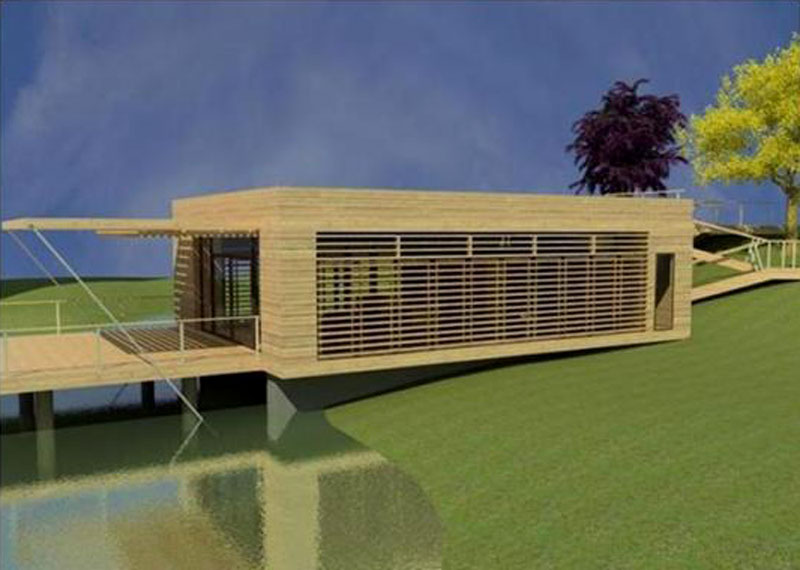

El proyecto Casa Muelle es un modelo de vivienda de 120 m2 de kit básico que el equipo de trabajo de APC SRL ha desarrollado con el objeto de ofrecer al mercado alternativas de diseño a partir de los criterios de sustentabilidad, economicidad, rapidez y calidad total a partir de un sistema de industrializado modular que el cliente podrá adaptar de acuerdo a sus necesidades.

Materializado íntegramente en madera desde su estructura, caja envolvente, paneles interiores, solados, hasta el equipamiento, mobiliario: placard, mueble de cocina, mueble y revestimiento de baño y carpinterías.

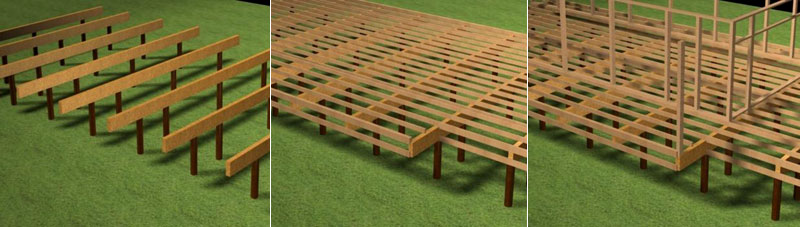

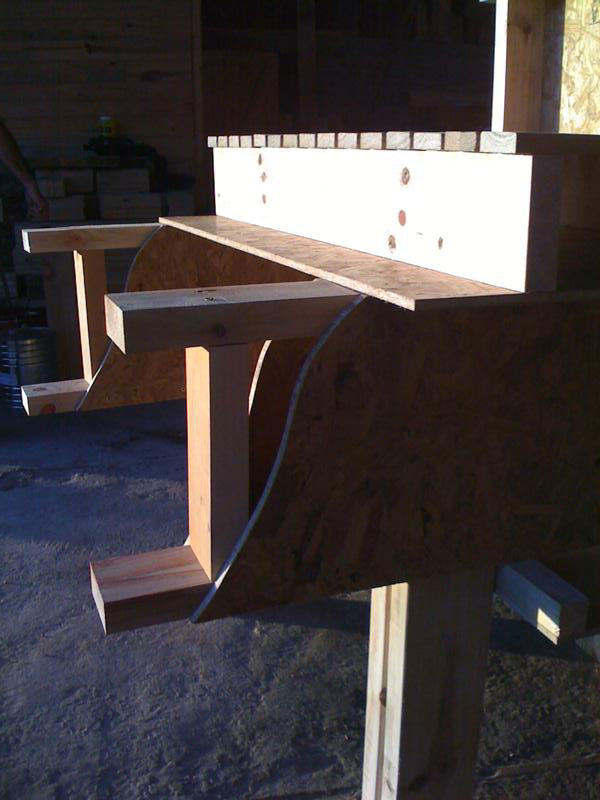

El sistema de pórticos modulares permite flexibilidad con un número reducido de piezas de diferentes dimensiones, siendo el material de base madera laminada encolada en eucaliptos grandis o pinos resinosos en medidas de 2 x 6 pulgadas, adecuadas a las distancias de apoyo en el proyecto.

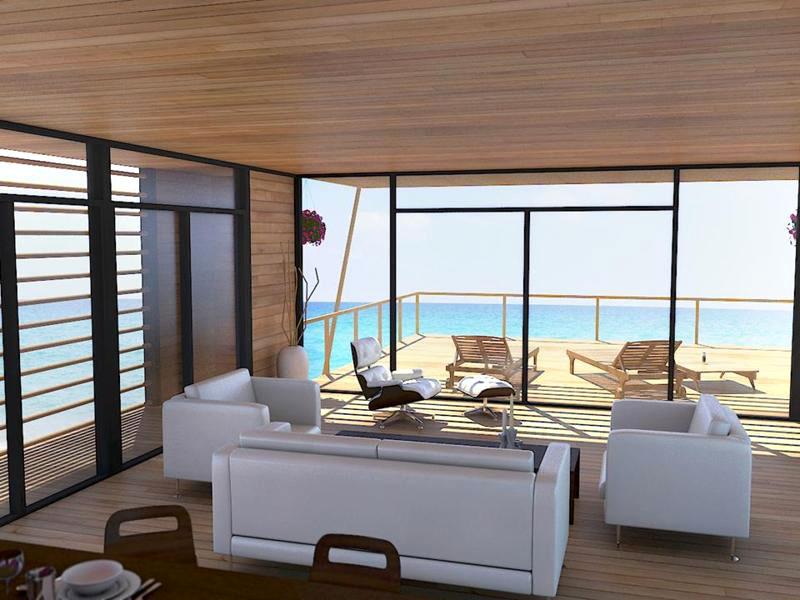

Los pórticos abren a grandes visuales luminosas, brindando amplitud espacial y ventilaciones cruzadas que permiten ahorros energéticos y contribuyen con la circulación natural del aire.

Los pórticos cerrados son revestidos por un sistema de placas multilaminadas nervuradas de 1.22 x 2.44 que permiten resolver los techos, pisos, y paredes exteriores.

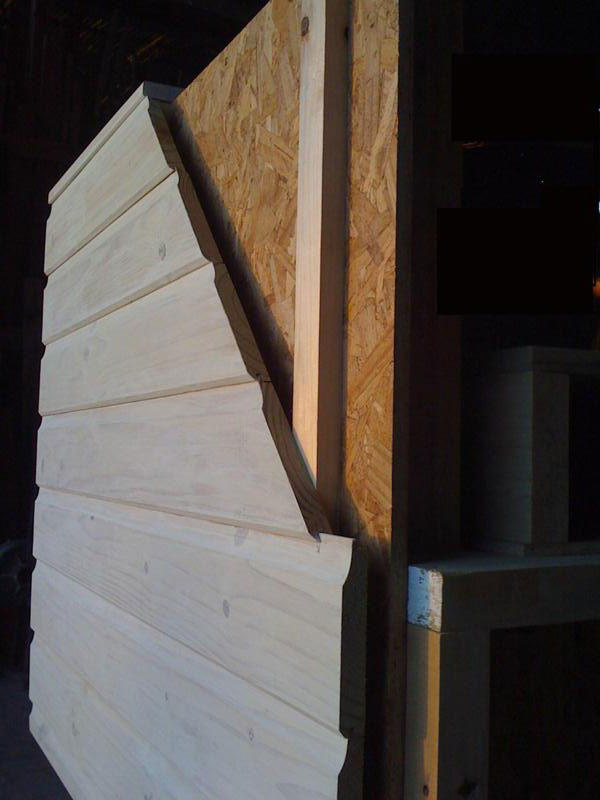

Los cierres exteriores y los paneles internos divisores están materializados con bastidores de 2 x 3 pulgadas.

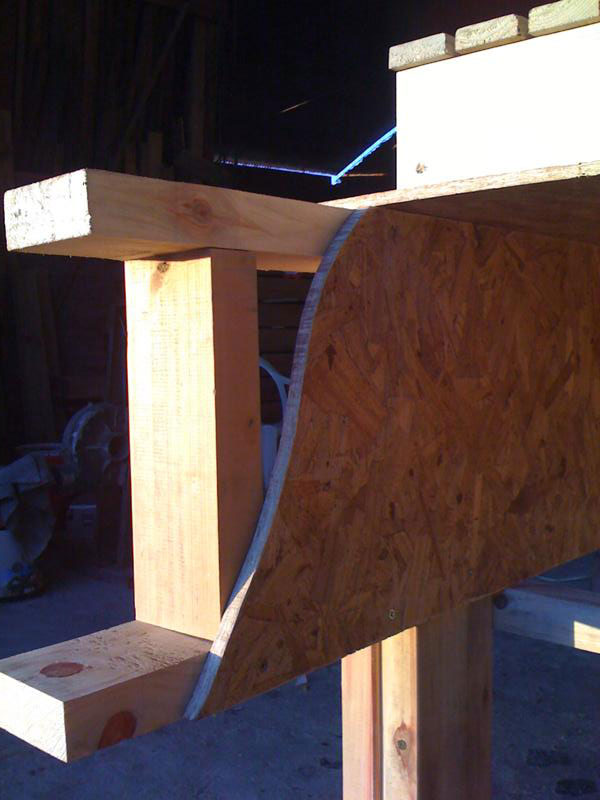

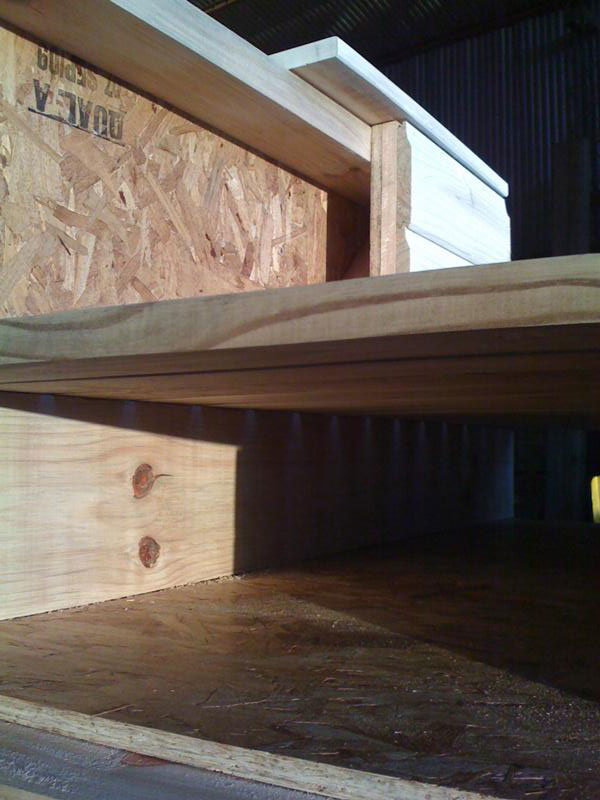

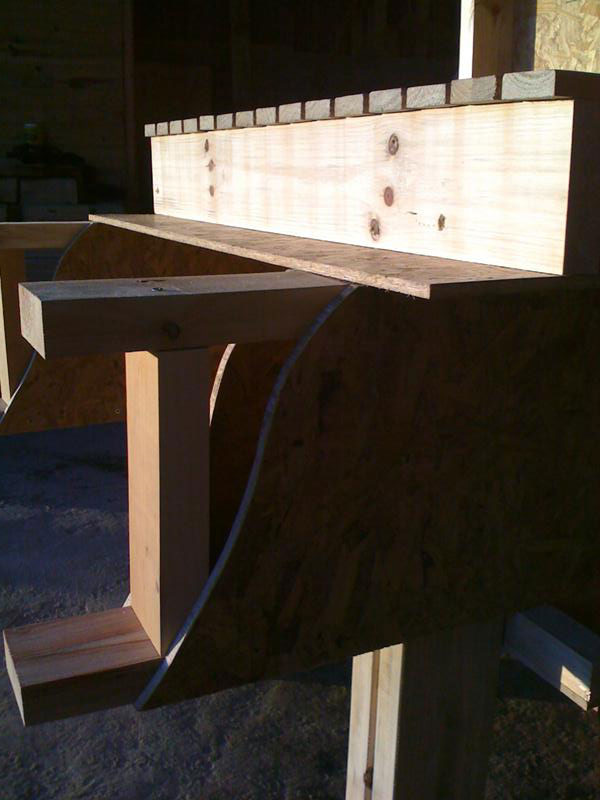

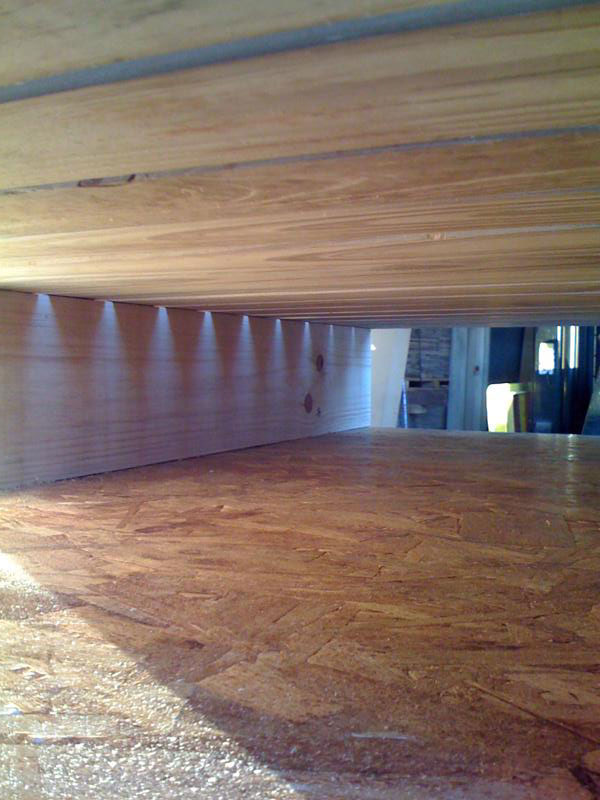

Las vigas del piso y del techo son tipo sándwich, tiene alma de pino Paraná 2 x 4 pulgadas y ambas caras con placas de OSB 20 mm (las vigas del piso deberán convenientemente reemplazarse por madera dura, en caso de ubicarse en lagos o laguna).

El empleo de la madera como material renovable colabora con nuestro futuro común de 0.80 toneladas de carbono por cada tonelada de madera utilizada, contra la producción de CO2 variable según la tecnología de la construcción tradicional.

La elaboración en taller y los sistemas de control de pruebas hace que el m2 de esta vivienda sea inferior al tradicional medio y se logren niveles de terminación y precisión superiores comparándolo con el sistema de mampostería tradicional.

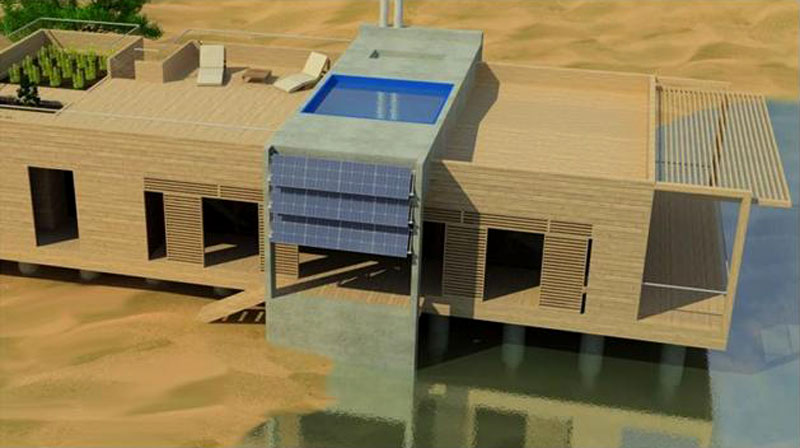

En el modelo hemos considerado también, la posibilidad de incorporar sistemas de calentamiento de agua por energía solar térmica con paneles captadores ubicados en la cara norte integrados a la fachada a modo de alero.

Contará con una cámara de tratamiento para efluentes sanitarios con reducción de uso de agua, horno refractario y se podrán incorporar otras energías alternativas colaborando con nuestro futuro común.

Planos
Realice click en los links para ver los planos.

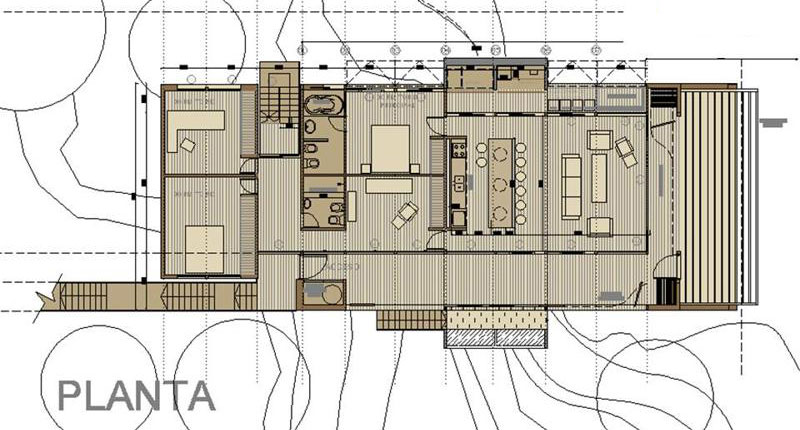

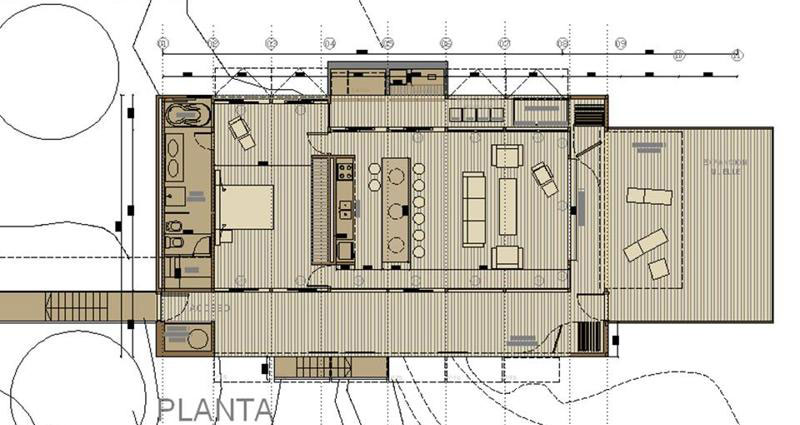

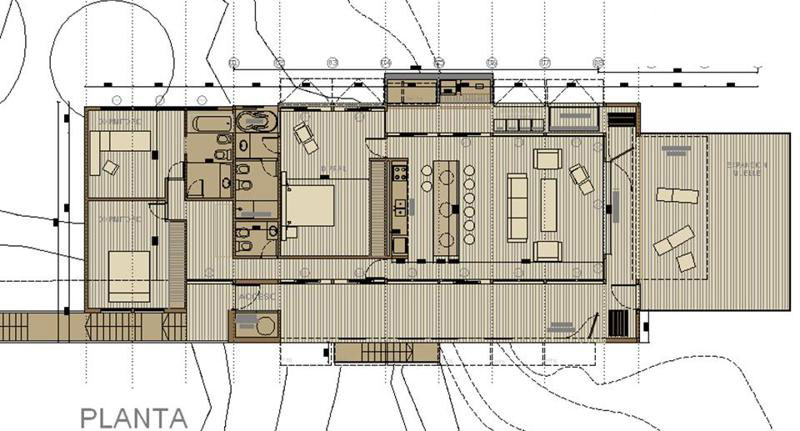

[1] Planta disposición 1

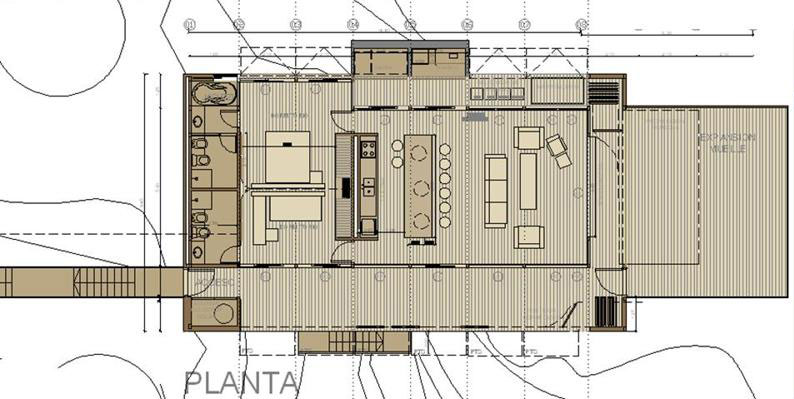

[2] Planta disposición 2
[3] Planta disposición 3
[4] Planta disposición 4

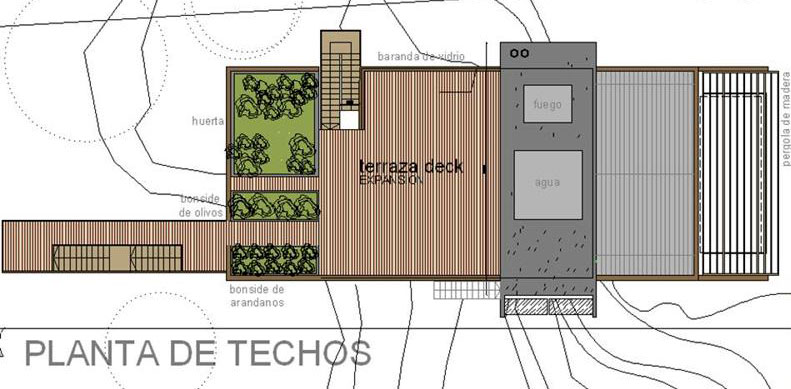

[5] Planta de techos

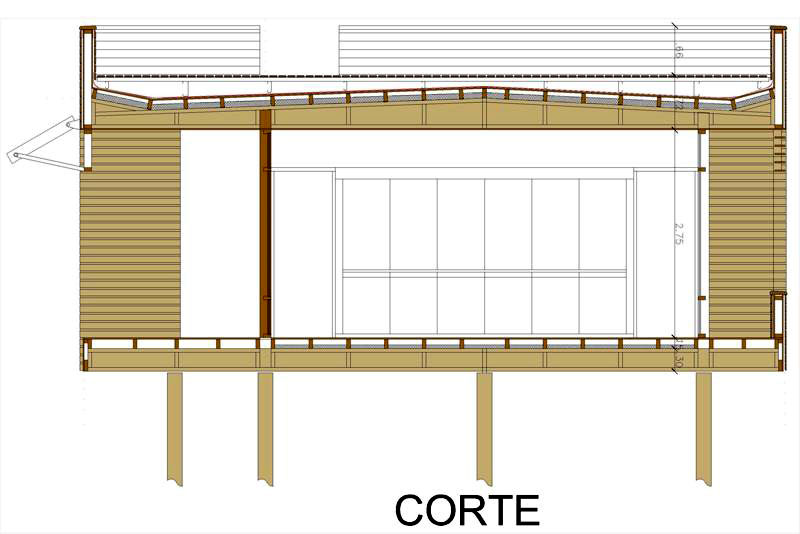

[6] Corte

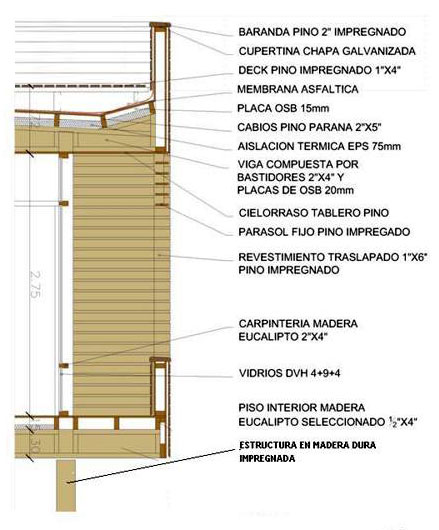

[7] Detalle constructivo

Imágenes
Realice click sobre las imágenes para ampliarlas.

Ver ficha técnica y datos de contacto al pie de página.
